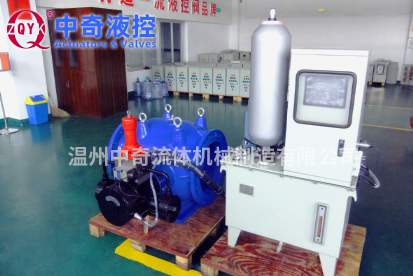

电液伺服活塞式流量调节阀
电液伺服活塞式流量调节阀（也称为：活塞式多功能控制阀）为我公司独立研发型产品，广泛应用于要求精密调节、安全减压或调节、安全二合一的管道系统。可以用作航空动力研究领域空洞试验场管路做流量调节阀；也在引水方面可以用作泄放阀和防爆管阀；在输水上业可以用作流量调节阀，可用作放净阀或灌管阀，在污水、水处理可以用作泵启动�；しВ蚴桥浔柑厥獾牡鹘诔隹诓考�，也可以用在水处理厂的流量调节阀，也可以用作污水处理厂气量调节阀，在供水上活塞阀根据液态工况采用不同的出口部件，用作压力/流量调节阀，例如管网压力平衡。
该阀本体主要由阀体、出水阀体、阀座、活塞、鼠笼(扇叶圈)、阀杆、曲柄、连杆、轴套、导轨、活塞架、密封圈组成的主阀加上电液伺服液控装置和压力传感器(流量计)等组成。口径从100mm到2000mm,压力等级从PN1.0 kg/c㎡到PN10.0 kg/c㎡，进出口压力差可达40kg/c㎡,不仅填补了大口径控制阀空白，而且填补了高压力和大压差控制阀空白。
电液伺服液控装置是专门为沈阳航空航天大学的DN400 PN16调节阀配套设计，主要用于对阀门的开度进行精确的控制。采用电液伺服系统，此系统主要由液压泵站、电气控制系统、电液伺服放大器、伺服液压执行机构组成。本装置采用最新螺纹插装阀阀组作为核心控制集成块，结构紧凑。整体布局合理、美观，便于操作和安装维修。
活塞式多功能控制阀具有多种控制功能，包括水位控制功能、减压控制功能、止回控制功能、持压泄压控制功能、流量控制功能、破管关闭控制功能以及水库排空泄水功能等。
二、产品主要特点
1、鼠笼式与扇叶圈式两种调节结构有效解决气蚀问题。
2、可以实现智能化控制。
3、阀门使用寿命长。
4、阀门泄漏量为零。
5、对称流道，具有流线型设计，无紊流、无振动。
6、具有线性调节功能。
三、技术参数
|
公称通径(mm)
|
DN200-DN2000
|
|
公称压力（MPa）
|
PN10/PN16/ PN25
|
|
适用温度℃
|
-10℃-135℃
|
|
适用介质
|
水、空气、煤气、天然气等
|
注：若需要产品详细技术参数及资料，请与中奇液控技术支持部联系。
