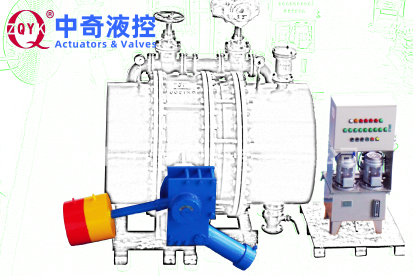

重锤型液控装置主要应用在水利、热电、给排水、化工、冶金等各类泵站水泵出口处的液控缓闭止回阀，水轮机进水液控蝶阀（球阀），以及各类工业管路液控蝶阀（球阀）。
本系列产品具有性能稳定，安全可靠，功能齐全，自动化程度高，结构简单，布置方便。其具备完善的液压系统和可靠的智能电气控制系统，既可就地操作，也可以远距离操作，还可以通过中央计算机DCS系统进行集中管理，与水泵（或水轮机）及其他管道设备实现联动操作控制。当油泵组失电或故障时，摇动手动泵仍可以开阀或关阀。
二、功能特点
1.可以使用在各类泵站出口的“液控缓闭止回蝶阀”或“液控缓闭止回偏心半球阀”上，具有匀速开启或先快开后慢开两阶段开阀方式，先快后慢的两阶段关闭方式，开阀时间、关阀角度和关阀时间为可调。并能有效地消除水锤或管道升压，防止水泵飞逸倒转，保护水泵机组及管路系统的安全。
2.可以使用在水轮机进水口的“水轮机进水液控蝶阀”或“水轮机进水液控球阀”上，配备有与主阀联动控制的“旁通管路”控制系统。
3.可以使用在各类工业管路液控蝶阀（球阀）上，满足用户多方面需要。
4.电气控制系统一般采用PLC智能控制，使电气线路大大简化，具有较强的故障自我诊断功能。可本地，远程控制，受中控室及与水泵（或水轮机）联动控制，自动化程度高，安全可靠，是实现“少人值班、无人职守”的理想设备；
5.液控装置控制具有以下功能：
－ 就地控制
－ 远方控制
－ 液压系统油压自动控制
－ 循环水泵电动机与阀门的联锁控制
－ 水轮机机组与阀门的联锁控制
6.液控系统采用重锤和蓄能器储能，当使用现场停电无电源或故障事故时，重锤和蓄能器释能，实现根据使用要求的紧急关闭或保位功能，为机组运行提供足够的安全保证；
7.电气控制箱可与液压站整体安装，也可以单独布置，视现场条件选择；
8.“特制行程反馈装置”，是采用“防水、防尘、防撞击”技术制造，是目前国内外厂家少有的产品细节设计。国内外其他厂家的产品中行程开关多为裸露在外，经常有行程开关失灵或损坏现象发生，严重影响阀门的正常工作。
注：若需要产品详细技术参数及资料，请与中奇液控技术支持部联系。
|
